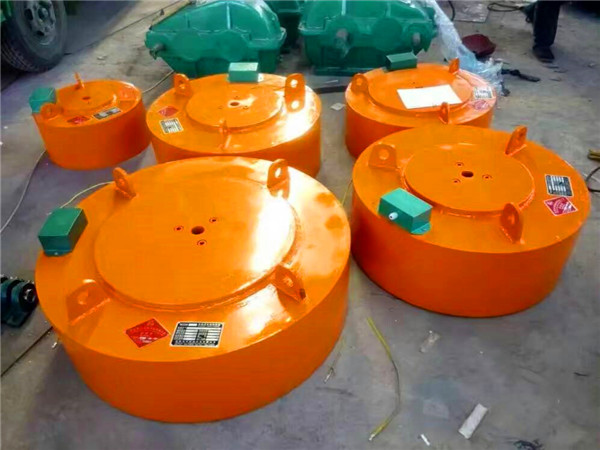

起重電磁鐵的運行原理如下介紹：
三相交流電源經過變壓器減低壓力后，通過三相半控整流橋輸出0~220V的直流電壓，供直流電磁鐵正向勵磁及反向勵磁，吸料時KM1.KM3.KT1動作，直流電壓正向進入電磁鐵，通過操縱控制器手柄，可進行調磁，改變電磁鐵磁力大小。放料時KM2動作，直流電流反向進入起重電磁鐵，經過電磁鐵反向消磁。KT1為反向消磁時間繼電器。
吸放料控制電路和保磁電路的操作電源來自于蓄電池兩端，正常工作時，充電機給蓄電池充電，當吸料時，遇保險FU1.FU2熔斷；空開QF1脫扣；交流電網斷電，這三種情況，都是KM4動作，保障設備用蓄電池及時投入，保障被吸物料不下落。同時，在操作時發出聲光預報警，當遇見電網停電時，KA1釋放，此時俺“主鉤下放”按鈕，可將控制器打開，將物料放到地面。
起重電磁鐵的充電機由同步變壓器，KTC3-2觸發板、三相半控整流橋、電感、電容、以及一組自動控制電路組成，同步變壓器將三相電源減低壓力后輸出給觸發板作為同步信號，觸發板經過一系列處理，得到G1、G2、G3三個觸發脈沖信號，供給可控硅。觸發板上A+、VF為取樣電流、電壓反饋，從而能使充電機限流恒壓充電。電感L、電容C是對整流電壓濾波，PA1、PV1則監控充電機電流電壓。KA3閉合時，充電機為均充。
該充電機具有自檢自控功能，當欠壓繼電器檢測到充電機電壓過低時，欠壓指示燈亮將自動控制均充，是充電電壓提高，當過壓繼電器檢測到充電電壓過高時，過電壓指示燈亮，將封鎖觸發脈沖，停止充電，當蓄電池電壓下降到一定值時，又自動回復充電，這樣規避過沖過放，增加蓄電池使用壽命。
